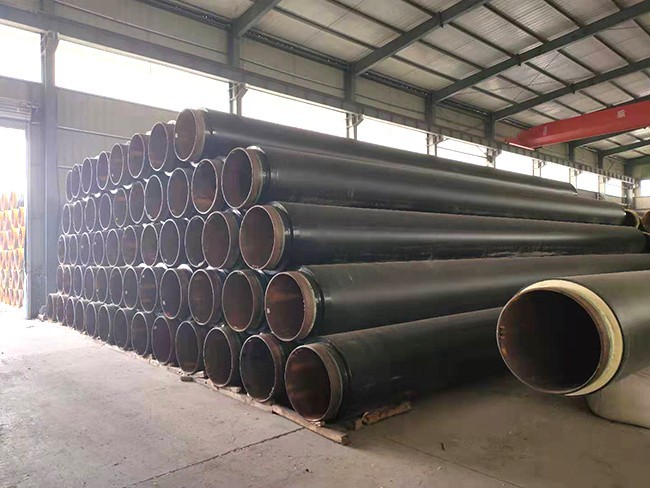

近幾十年，經(jīng)過我國(guó)技術(shù)人員進(jìn)行研究、發(fā)展的之后，聚氨酯保溫管的技術(shù)已經(jīng)逐漸成熟，它的使用和傳統(tǒng)的相比優(yōu)勢(shì)也越來(lái)越顯著，它是由鋼管、保溫層、外護(hù)管這三部分構(gòu)成，我們?cè)谥暗奈恼轮兄v過使用的保溫層的要求了，今天我們就來(lái)講一下聚氨酯保溫管使用外護(hù)管的要求。
 　　1、聚氨酯保溫管保溫用外護(hù)管的公稱外徑和壁厚低值應(yīng)符合相應(yīng)的規(guī)定，一般來(lái)說(shuō)如果公稱外徑是630的話，那么它的厚壁低值就需要是9.8。
 　　2、外護(hù)管任意位置的拉伸屈服強(qiáng)度需要大于19MPa、 斷裂伸長(zhǎng)率同樣需要大于350%。
 　　3、聚氨酯保溫管外護(hù)管密度需要大于940kg/m3。所添加的碳黑要能夠滿足下列要求：密度在1500kg/m3~ 2000kg/m3的范圍內(nèi)；甲苯萃取量要小于等于0.1%；平均顆粒尺寸要在0.01μm~ 0.25μm的范圍內(nèi)。
 　　4、外護(hù)管廠家供應(yīng)方需要注明外護(hù)管的熔體流動(dòng)速率值，用于在聚氨酯保溫管外護(hù)管焊接的時(shí)候可以以此為參考。當(dāng)兩個(gè)外護(hù)管焊接時(shí)，其熔體流動(dòng)速率的差值要保證小于0.5g/10min，以保證在施工時(shí)具有良好的焊接效果。

　　5、可以使用不超過15%的干凈的回用料，但回用料一定要是廠家自己產(chǎn)生的聚氨酯保溫管，不能使用其他廠家的產(chǎn)品，因?yàn)椴煌瑥S家產(chǎn)品工藝的不同可能會(huì)導(dǎo)致產(chǎn)品有所不同。
 　　6、外護(hù)管一般都是黑色的，它的內(nèi)外表面外觀上不能有可能會(huì)影響其使用性能的溝槽。產(chǎn)品不能出現(xiàn)有氣泡、裂紋、凹陷、雜質(zhì)、顏色不均等現(xiàn)象。
 　　7、外護(hù)管任意管段的縱向回縮率理論上來(lái)說(shuō)應(yīng)該小于3%。縱向回縮率試驗(yàn)結(jié)束的時(shí)候要保證聚氨酯保溫管表面不會(huì)出現(xiàn)裂紋、空洞、氣泡等現(xiàn)象。
 　　8、管兩端在切割時(shí)要保持平整，而且和管的軸線相互垂直，角度誤差不應(yīng)該大于2.5%。
 　　上面介紹的就是聚氨酯保溫管外護(hù)管的要求，總的來(lái)說(shuō)外護(hù)管可以更好地保護(hù)好保溫層，從而使保溫效果不受影響。
